Schnellanschluss-System - Typ KO Axial

Für Druck- und Vakuumprüfungen an Axialen Flächen


Das innomatec connec® Schnellanschluss-System Typ KO verschließt stirnseitig Rohre, Flansche und alle Arten stirnseitiger Abdichtflächen und verbindet sie mit dem gewünschten Leitungssystem. Bearbeitete, raue und gegossene Flächen sowie Prüflinge mit großen Toleranzen werden axial abgedichtet.

Das innomatec connec® Schnellanschluss-System hat hervorragende Abdichteigenschaften (“heliumdicht”). Die Standzeiten des Dichtgummis sind für die Serientauglichkeit ausgelegt. Das Wechseln der Dichtgummis kann sehr einfach ohne Werkzeug erfolgen.

Den Anschluss gibt es in vielen Sonderausführungen für spezielle Anwendungen mit Hubbegrenzung, Gleitsperre, Innendorn oder Sonderdichtungen für besondere Umgebungsbedingungen. Für spezielle Einsatzfälle können die Abmessungen des Anschlusses der Aufgabe angepasst werden. Auch für Einzelstücke. Wir bitten um Ihre Anfrage. Bitte benutzen Sie dazu unsere Checkliste.

Erfahren Sie mehr über unsere unterschiedlichen Schnellanschlüsse

Typ KO-F (1) Sonder – Schnellanschluss

für Rundflansche DN 50-DN 100

Der Anschluss wird manuell mit dem Gegenhalter hinter dem Prüfflansch eingehakt. Die stirnseitige Abdichtung erfolgt über einen pneumatisch aktivierten, innenliegenden Kolben. Nach Entspannen des Steuerdrucks wird der Kolben über eine Feder in die Ausgangslage zurückgestellt.

Von Vakuum bis 50 bar

  • Stabiler, sicherer Sitz durch passgenauen Gegenhalter.
  • Die Unebenheiten der Abdichtfläche werden über eine weiche Dichtung ausgeglichen.

Kesselbau, Rohrleitungsbau

Sonderausführungen auf Anfrage. Sonderdichtgummis für Lebensmittel-Einsatz und medizinische Anwendungen. Temperaturbeständigkeit bis 200 Grad Celsius und Beständigkeit gegen aggressive Medien.

Typ KO-F (2) Sonder – Schnellanschluss

für Rundflansche DN 100 - DN 250

Der Anschluss wird manuell mit dem Gegenhalter hinter dem Prüfflansch eingehakt. Die stirnseitige Abdichtung erfolgt über einen pneumatisch aktivierten, innenliegenden Kolben. Nach Entspannen des Steuerdrucks wird der Kolben über eine Feder in die Ausgangslage zurückgestellt.

Von Vakuum bis 50 bar

  • Durch die Umlenkung des Prüfmediums (Wasser) im Schnellanschluss steigt mit zunehmendem Prüfdruck die Anpresskraft der Dichtung
  • Eingebauter Filter zum Schutz vor Verunreinigung durch Prüfmedium
  • Sicherheitsabfrage durch integrierten Sensor

Kesselbau, Rohrleitungsbau

Sonderausführungen auf Anfrage. Sonderdichtgummis für Lebensmittel-Einsatz und medizinische Anwendungen. Temperaturbeständigkeit bis 200 Grad Celsius und Beständigkeit gegen aggressive Medien.

Typ KO-F (3) Sonder – Schnellanschluss

für Eckflansche

Der Anschluss wird manuell mit dem Gegenhalter hinter dem Prüfflansch eingehakt. Die stirnseitige Abdichtung erfolgt über einen pneumatisch aktivierten, innenliegenden Kolben. Nach Entspannen des Steuerdrucks wird der Kolben über eine Feder in die Ausgangslage zurückgestellt.

Von Vakuum bis 25 bar

  • Geometrie und enger Achsabstand der beiden Stutzen erfordern die eckige Bauform des Schnellanschlusses
  • Eingebauter Filter zum Schutz vor Verunreinigung durch Prüfmedium
  • Sicherheitsabfrage durch integrierten Sensor

Wärmetauscher, Kühler

Sonderausführungen auf Anfrage. Sonderdichtgummis für Lebensmittel-Einsatz und medizinische Anwendungen. Temperaturbeständigkeit bis 200 Grad Celsius und Beständigkeit gegen aggressive Medien.

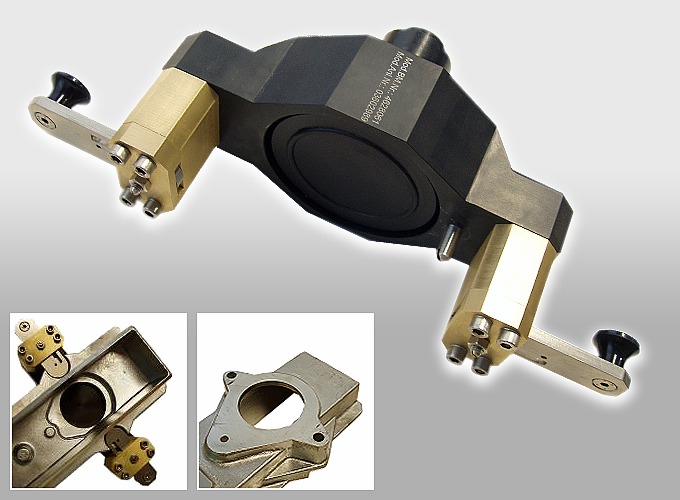

Typ KO-S Sonder – Schnellanschluss

mit doppelter Gleitsperre für Sonderflansch

Der Schnellanschluss wird auf den Gusskasten aufgesetzt und mit beiden Gleitsperren verriegelt. Die stirnseitige Abdeckung erfolgt auf der Flanschfläche des Prüflings. Nach entspannen des Steuerdrucks wird der Kolben über eine Feder in die Ausgangslage zurückgestellt.

Von Vakuum bis 15 bar

  • Die solide Ausführung ermöglicht einen hohen Prüfdruck
  • Sicherer Halt durch geometrisch angepasste Gleitsperren
  • Sicherheitsabfrage durch integrierten Sensor

Wärmetauscher, Kühler

Sonderausführungen auf Anfrage. Sonderdichtgummis für Lebensmittel-Einsatz und medizinische Anwendungen. Temperaturbeständigkeit bis 200 Grad Celsius und Beständigkeit gegen aggressive Medien.

Typ KO-M-S-H Sonder – Schnellanschluss

mit Klammergleitspresse für Schlauchkupplung (Henn-Kupplung)

Die Dichtheit wird beim Aufstecken über O-Ring gewährleistet (Reibschluss). Die Klammer der Gleitsperre lässt sich er über den Handhebel ver-/entriegeln.

Von Vakuum bis 10 bar

  • Einfache Bedienung der Gleitsperre durch Einhandbetätigung
  • Abdicht-O-Ring und Klammer sind Originalteile und werden auch im späteren Einbauzustand verwendet

Kühlerstutzen, Ladeluftrohre mit Henn-Kupplungen

Sonderausführungen auf Anfrage. Sonderdichtgummis für Lebensmittel-Einsatz und medizinische Anwendungen. Temperaturbeständigkeit bis 200 Grad Celsius und Beständigkeit gegen aggressive Medien.
