FlexStation
Standard-Prüfstandssystem
für Dichtheits-, Funktions- und Spurgasprüfungen
Schnell implementiert. Kosteneffiziente Standardisierung. Flexibel konfigurierbar.
Mit FlexStation bietet innomatec eine standardisierte Prüfstandplattform für die schnelle, flexible und wirtschaftliche Umsetzung von Dichtheitsprüfsystemen – vom Angebot bis zur Lieferung.
Drei definierte Basismodelle bilden die Grundlage und lassen sich mit übersichtlichen Optionspaketen präzise an Ihre Komponente, Zykluszeit und Produktionsumgebung anpassen.
- Schnell, flexibel, wirtschaftlich
- Einfacher Zugang zu Luft- und Spurgasprüfungen
- Manueller oder automatisierter Betrieb möglich
- Vorbereitet für austauschbare Werkzeuge (mit Codierung)
- Voll integrierbar und erweiterbar
Broschüre herunterladen
Entdecken Sie jetzt unsere Broschüre und erfahren Sie mehr über die technischen Details.
Schnelle Produktionsaufnahme
Die standardisierte Gestellplattform reduziert den Entwicklungsaufwand und beschleunigt die Angebotserstellung, Implementierung und Lieferzeit.
Flexibles Design
Integriert für die Produktion
Anwendungsbereiche
Die FlexStation ist konzipiert für:
- Dichtheitsprüfung (Luft) mit dem innomatec LTC Leck-Testcomputer
- Funktionsprüfungen (Integration möglich)
- Spurgasprüfung (Helium und Formiergas)
- Alle innomatec-Mess- und Prüfverfahren möglich, je nach Bauteil und Qualitätsanforderungen
Kontaktieren Sie uns,
um Ihre Anforderungen zu besprechen.

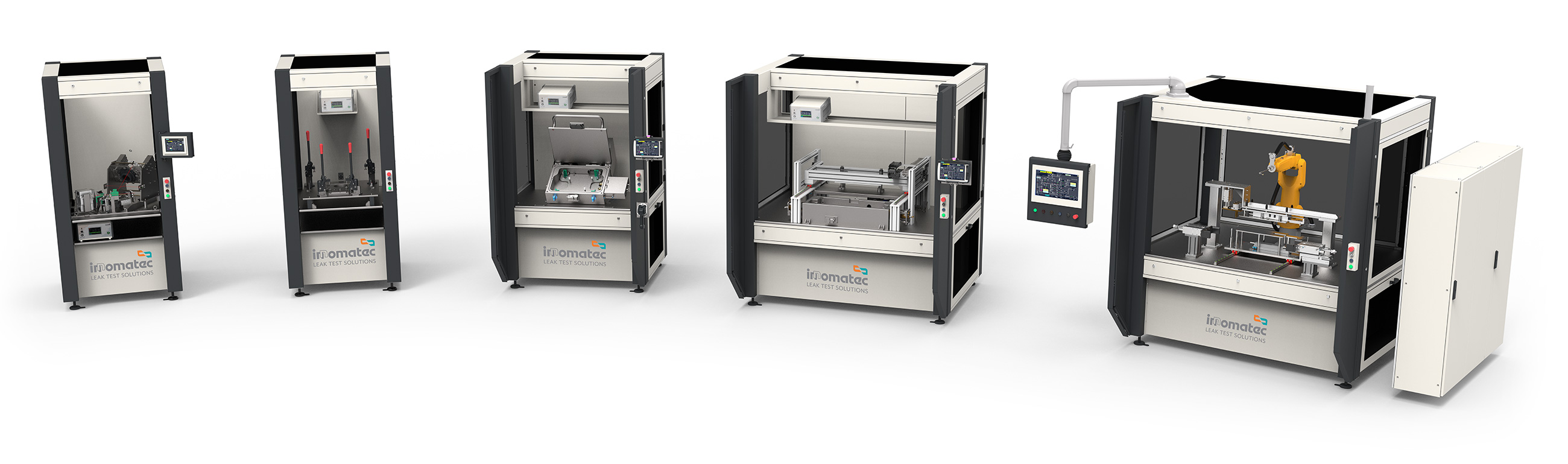

FlexStation-Produktfamilie
3 Basismodelle + Umfangreiche Modulare Konfigurationsmöglichkeiten
FlexStation basiert auf drei standardisierten Grundrahmen (FS-11, FS-15, FS-21), die alle über eine übersichtliche Medien- und Kabelintegration sowie eine bewährte Komponentenlogik verfügen. Optionen wie Sicherheit, HMI, Identifizierung, Automatisierung und mehr lassen sich modular hinzufügen – schnell und einfach, ohne spezielle Vorlaufzeiten für Maschinenprojekte.
FlexStation-Basismodell

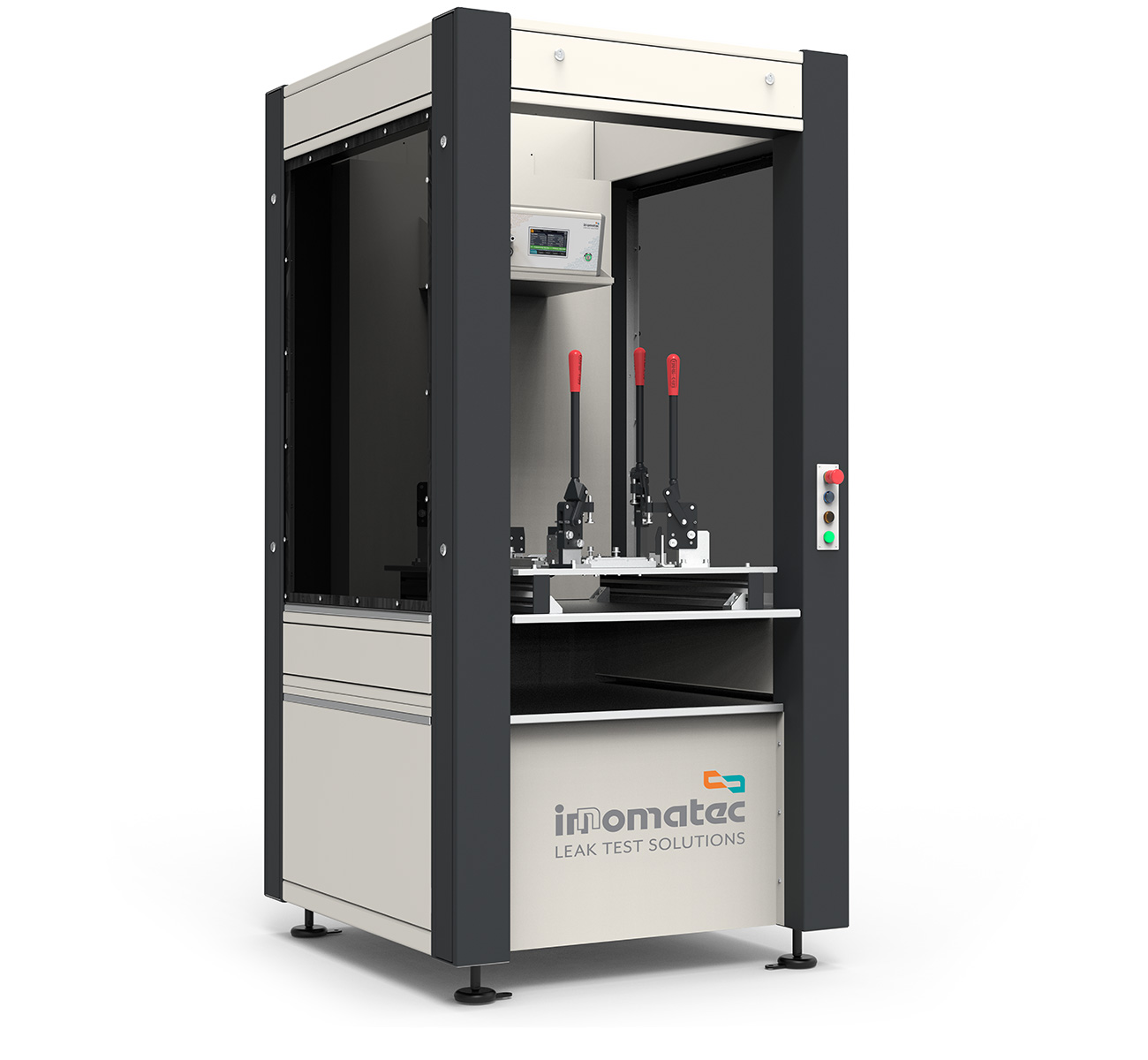

FS-11
Maschinenbreite
~1.100 mm
Typische Anwendung
Kompakte Station, manuell/halbautomatisch
Typische Beladungsbreite*
~900 mm
FlexStation-Basismodell

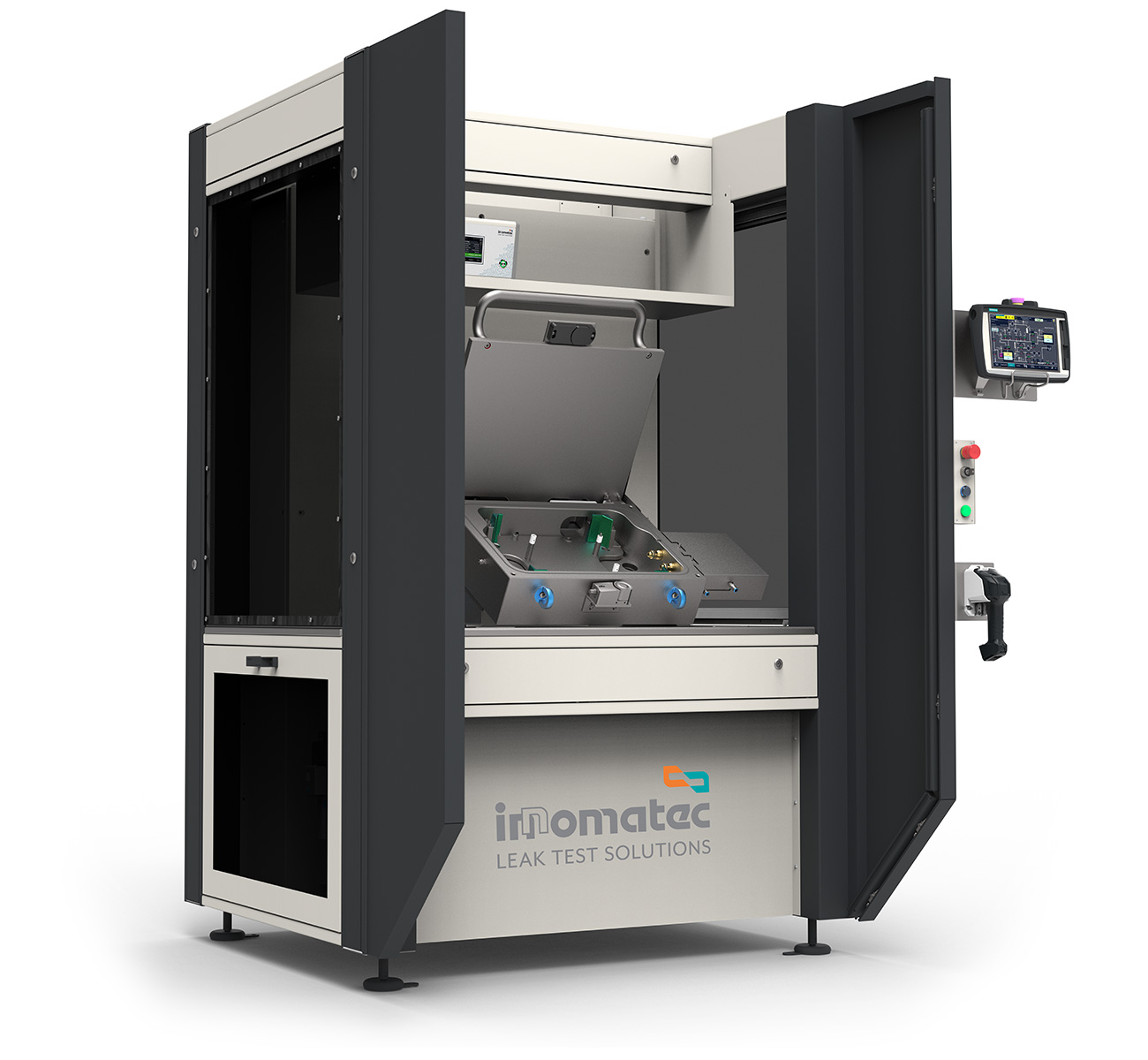

FS-15
Maschinenbreite
~1.500 mm
Typische Anwendung
Standardzelle, breite Varianten
Typische Beladungsbreite*
~1.300 mm
FlexStation-Basismodell

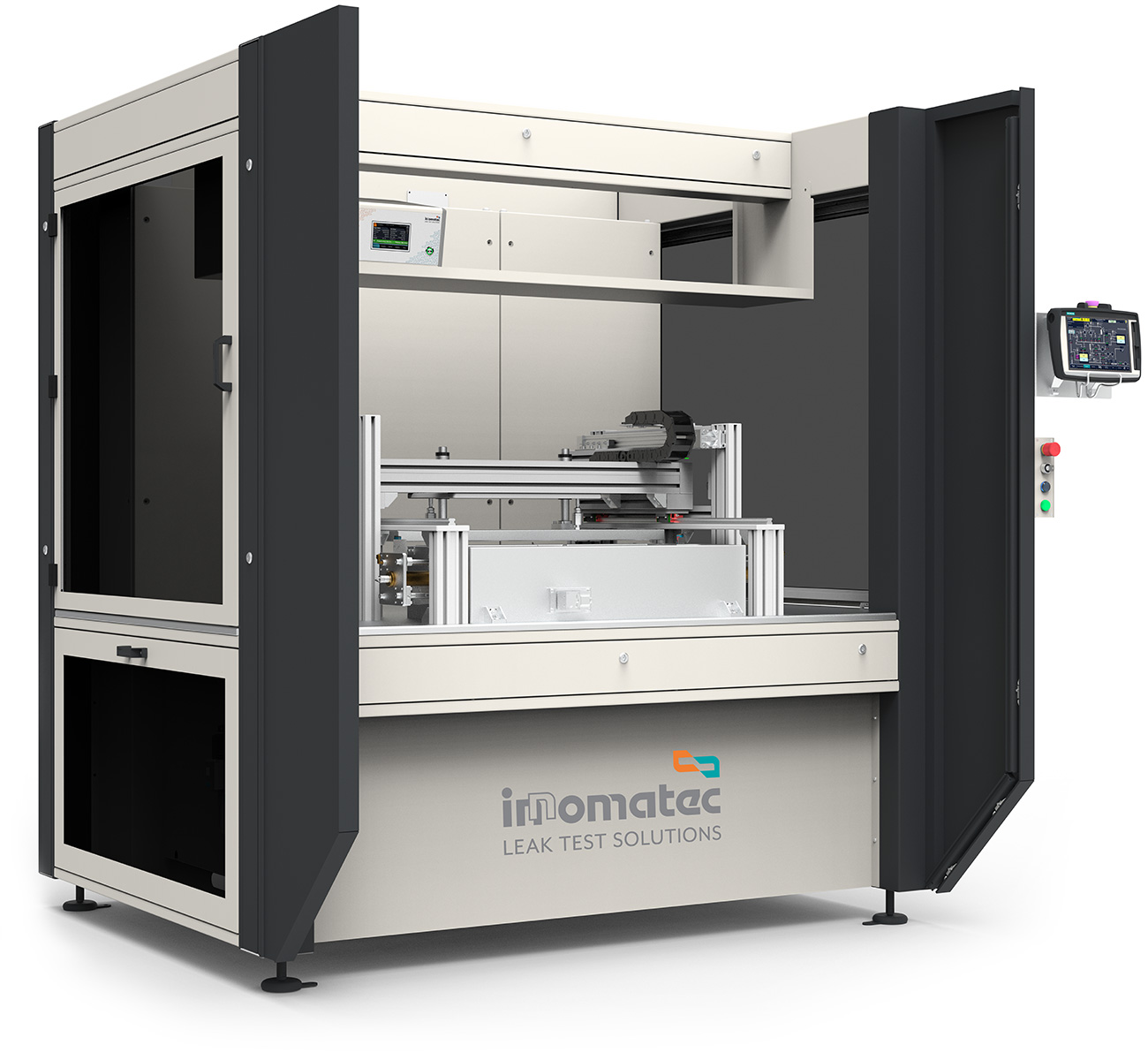

FS-21
Maschinenbreite
~2.100 mm
Typische Anwendung
Große Zelle / Automatisierung / Rundschalttisch
Typische Beladungsbreite*
~1.800 mm
*Ungefährer Wert (Einführbreite hängt vom Modell/den Optionen ab)
+ Modulare Konfigurationsoptionen
Sicherheitsmerkmale
(abhängig vom Prozess-/Standardkonzept)
- Zweihandbedienung
- Lichtgitterbefestigung mit und ohne hinteren Hintertrittschutz
- Sicherheits-Hubtür
Ergonomie/Service
- Wartungstüren an allen Seiten möglich (mit Abfrage oder Verriegelung)
- Querprofil-zurückversetzt für Beladung von oben (nicht für kleine Zellen vorgesehen)
- Ablagefläche für Dichtheitsprüfgerät und/oder Zubehör
Elektrik / HMI / Schaltschrank
- Mobiles Bedienfeld
- Integriertes HMI im Schaltschrank
- Ausführung ohne Schaltschrank
- HMI in schwenkbarem Trägerarm/Gehäuse
- Integrierter Schaltschrank
- Separater Schaltschrank
Steuerungs-/Prüftechnik
- Siemens-SPS
- innomatec Leck-Testcomputer (LTC)
Abfrage-/Kennzeichnungs-/Rückverfolgbarkeit
- Markiereinheit für OK/NOK-Markierung
- Scanner-/Kamera-Abfrage
- Anwesenheits-/Positionsabfrage
Ausführung / Automatisierung
- Rundschalttisch (nur FS-21-Zelle)
- Antriebseinheit/Pressenrahmen
- Schubladensystem
- Klimatisierung
Die folgenden Merkmale gelten für alle FlexStation-Modelle.
- Pneumatik, Messtechnik und Elektrik in den Rahmen integriert
- Flexible Medienversorgung; in Rahmenprofile integrierte Kabelkanäle
- Ergonomischer Standard: vertiefte Frontplatte für Beinfreiheit bei manueller Beladung
- Oberer Rahmen mit getönten Polycarbonat-Paneelen (reduziert Licht- und Temperatureinflüsse bei Luftdichtheitsprüfungen und Kamera- oder Scanner Anwendungen)
- Integrierte Funktionsprüfung möglich
- Statusanzeigen über Signalleuchten
Weitere technische Spezifikationen variieren je nach Anpassung der FlexStation-Modelle. Kontaktieren Sie uns, um Ihre Anforderungen zu besprechen.
FlexStation FS-11 mit LTC-503 | Einsatzbereich: Luftdichtheitsprüfung, manuell
Kompakte manuelle Prüfzelle für schnelle Integration: ergonomischer Zugang, integrierte Medienführung, LTC-basiert. Ideal für häufige Variantenwechsel mit codierten Wechselwerkzeugen.
FlexStation FS-15 Safe | Einsatzbereich: Luft- und Funktionsprüfung, sicherheitskonform
Standardzelle mit Sicherheitstechnik (z. B. Lichtgitter/Hubtür), integrierter Funktionsprüfung, HMI/Panel gemäß Werksstandard. Sauberer Produktionsstandard mit hoher Flexibilität.

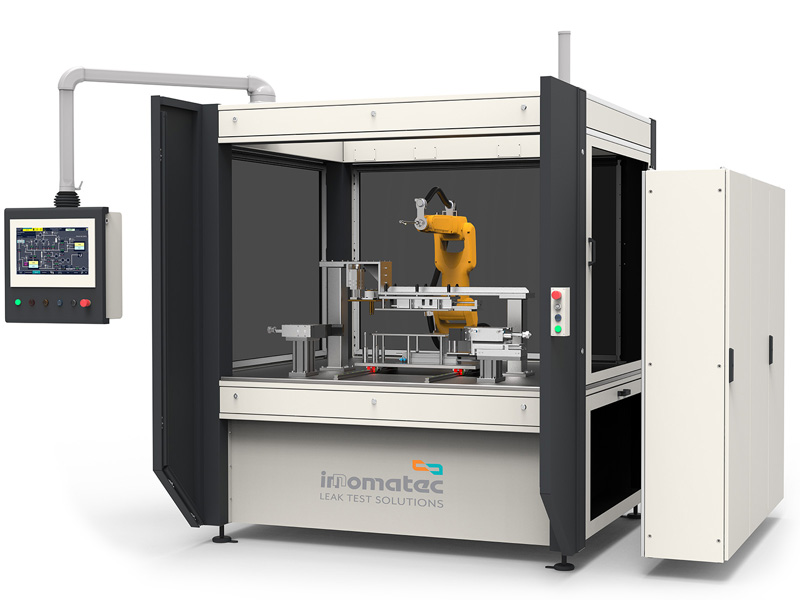

FlexStation FS-21 Auto | Einsatzbereich: Spurgasprüfung, Automatisierung, hohe Taktrate
Große Zelle für Automatisierung und hohe Taktleistung, mit optionalem Rundschalttisch, separatem Schaltschrank, Rückverfolgbarkeitsmodulen (Scanner/Kamera, OK/NOK-Markierung).
Eine Vielzahl von Konfigurationen ist möglich! Definieren Sie Ihre Komponente, Prüfmethode und Zykluszeit – innomatec konfiguriert Ihr ideales System. Kontaktieren Sie uns.
Kontaktieren Sie innomatec für Ihre ideale Prüfstandslösung
Schnell, kostengünstig und produktionsreif – wir helfen Ihnen bei der Konfiguration der richtigen FlexStation für Ihr Bauteil, Ihre Zykluszeit und Ihre Produktionsumgebung. Kontaktieren Sie unser Team noch heute!
